Οπτικός δέκτης FTTH CATV AGC Mini Node RF Οπτικός μικρός δέκτης ενσωματωμένος με Wdm

1 Λιμάνι Μετατροπέας RF AGC WDM FTTH CATV Mini Optical Receiver Node

Περιγραφή της παραγωγής

WOR-1000W στυλΥποδοχείς οπτικών ινώνείναι οικιακός μικρός οπτικός κόμβος που εξυπηρετεί τον τελικό στόχο της ανάπτυξης της οπτικής πρόσβασης και είναι κατάλληλος για πρόσβαση των χρηστών του δικτύου οπτικών ινών FTTH (fiber to the home) μέχρι το τέλος.Αναλογικό ή ψηφιακό στο σπίτι μπορεί να χρησιμοποιηθεί μαζί με την ONU ή EOC επιτυγχάνοντας τριπλό παιχνίδι.

Η πρόσβαση ευρυζωνικής δικτύωσης με οπτικοακουστικές ίνες στο σπίτι (FTTH) αποτελεί τον τελικό στόχο ανάπτυξης,WOR-1000Wοπτικός δέκτης είναι τα προϊόντα τερματικού στόχου για τον σκοπό αυτό.WOR-1000WΗ συσκευή υιοθετεί τεχνολογία υψηλής απομόνωσης WDM για τον διαχωρισμό σήματος CATV και ONU. Επιπλέον, υιοθετεί επίσης τεχνική λήψης χαμηλής οπτικής ισχύος και τεχνική ελέγχου RF-AGC,που θα μπορούσε να επιτύχει την απαίτηση λήψης CATV ≤-18dBm για FTTHΟ δείκτης παρακολούθησης οπτικής ισχύος λήψης LED (≥-15dBm) παρέχεται στο πάνελ και υποστηρίζει συνεχώς τις εξόδους ραδιοσυχνοτήτων, ευκολία χρήσης των πελατών,ο ιδανικός εξοπλισμός δέκτη για FTTH.

Χαρακτηριστικό του προϊόντος

*WOR-1000WΕίναι η πρόσβαση του οπτικού σήματος, στην οπτική πρόσβαση θα πρέπει να καθαρίσει το APC TOP από αλκοόλ, από το να ευθυγραμμίσει τον προσαρμογέα βυθισμένο στόμα, ίνες στόμα σύνδεση πορείας.

* Όταν το οπτικό σήμα έχει πρόσβαση (≥-18dBm) τότε ανάβουν τα φώτα στον πίνακα, που δείχνει ότι το οπτικό μέρος λειτουργεί κανονικά.πράσινο ((+2~-18dBm) και κόκκινο (<-18dBm).

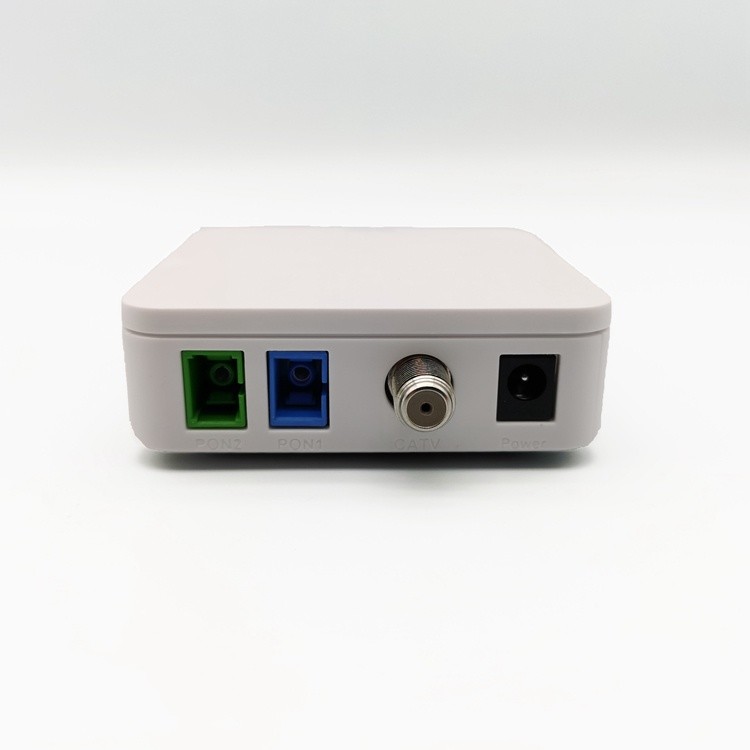

* Το ONU είναι 1310/1490/1550nm διασύνδεση σύνδεσης, παρακαλούμε μην αφαιρέσετε το κάλυμμα πριν τη χρήση.

Άρθρο		Μονάδα	WOR-1000W
Οπτικά χαρακτηριστικά	Διάσταση κύματος εισόδου	(μμ)	1310/1490/1550
	Διάστημα κύματος εξόδου	(μμ)	1310/1490
	Επιχείρηση μήκος κύματος	(μμ)	1540~1560
	Διαχωρισμός καναλιών	(dB)	≥ 40 ((1310/1490nm και 1550nm)
	Ανταπόκριση	(A/W)	≥0.9
	Παίρνετε εύρος ισχύος	(dBm)	-18~-2
	Απώλεια αντανάκλασης	(dB)	≥ 55
	Σύνδεσμος ινών	/	ΑΕ/ΑΕΠ
	Πον Λίνκερ	/	SC/UPC ((ή SC/APC)
Χαρακτηριστικό ραδιοσυχνοτήτων	Διάταξη ζώνης	MHz/dB	47-1000/≤±1
	Επίπεδο παραγωγής	dBv	Η AGC: 82±1/(-2~--12dBm)
	Απώλεια αντανάκλασης	dB	≥14 ((75Ω χαρακτηριστική αντίσταση)
	Διασύνδεση εξόδου ραδιοσυχνοτήτων	/	Εναμερή έξοδος
	ΚΑΠ/ΜΕΑ	dB	≥44/34 ((PAL-D 60CH,OMI3,8%,-9dBm)
	ΚΤΠ/ΚΣΟ/HUM	dB	≥65/≥60/≥60 ((-1dBm λήψη)
Άλλη απαίτηση	Εφοδιασμός/κατανάλωση ενέργειας	Ε/Δ	Εξωτερικό AC100~240V→DC5/5
	Εργασιακή θερμοκρασία/θεραπεία	oC	-35~50/-40~75 (ονομασία 5~90%)
